فیوز محافظ جان چیست و چه کاربردهایی دارد؟

فیوز محافظ جان یکی از تجهیزات ایمنی مهم در سیستم های برق رسانی است که از افراد و دستگاه‌های الکتریکی در برابر خطرات ناشی از نشتی جریان محافظت می‌کند. این فیوز به‌ویژه در تجهیزات الکتریکی مانند پکیج‌های برقی اهمیت زیادی دارد، زیرا از برق‌گرفتگی و آسیب‌های احتمالی جلوگیری می‌کند.

در این مقاله، به بررسی عملکرد، ویژگی‌ها و مزایا و معایب فیوز محافظ جان می‌پردازیم.

کلید محافظ جان چیست و چگونه کار می‌کند؟

کلید محافظ جان نوعی از قطع‌کننده‌های مدار است که با تشخیص نشتی جریان، مدار را قطع کرده و از برق‌گرفتگی و خطرات احتمالی جلوگیری می‌کند. این کلید معمولاً در سیستم‌های ایمنی برق نصب می‌شود تا از بروز شوک الکتریکی و آسیب‌های ناشی از تماس غیرمجاز با جریان برق پیشگیری کند.

عملکرد این کلید بر پایه مقایسه جریان رفت و برگشت در مدار است. در یک سیستم سالم، مقدار جریان ورودی و خروجی یکسان است، اما اگر نشتی جریان رخ دهد این تعادل به‌هم می‌خورد. در این شرایط، فیوز محافظ جان اختلاف ایجادشده را تشخیص داده و در کسری از ثانیه مدار را قطع می‌کند تا از بروز حادثه جلوگیری شود.

در چه دستگاه‌هایی نصب کلید محافظ جان ضروری است؟

یکی از مهم‌ترین کاربردهای کلید محافظ جان در پکیج‌های برقی است. پکیج‌های برقی از جمله تجهیزات پرکاربرد در سیستم‌های گرمایشی هستند که با برق کار می‌کنند. در صورت وجود نشتی جریان، احتمال برق‌گرفتگی کاربران و خرابی دستگاه افزایش می‌یابد. استفاده از فیوز محافظ جان در پکیج برقی باعث می‌شود که در صورت ایجاد نشتی جریان، دستگاه به‌طور خودکار خاموش شود و از بروز حوادث ناگوار جلوگیری گردد

 شرکت‌هایی مانند آلپ صنعت در تولید پکیج‌های برقی دیواری خود، از کلید محافظ جان، کنتاکتور و فیوز مینیاتوری استفاده می‌کنند که در این میان، فیوز محافظ جان نقش حیاتی در ایمنی کاربران دارد.

عملکرد فیوز محافظ جان در پکیج های برقی

فیوز محافظ جان در پکیج‌ برقی وظیفه دارد هنگام بروز نوسان برق یا نشتی جریان، ورودی برق را به‌طور خودکار قطع کند تا از خطر برق‌گرفتگی جلوگیری شود و آسیبی به دستگاه وارد نشود. این فیوز به‌صورت دقیق جریان رفت و برگشت را بررسی می‌کند و در صورت عدم تطابق بین مقدار جریان ورودی و خروجی، بلافاصله مدار را قطع می‌کند. این ویژگی باعث می‌شود که کاربران در برابر حوادث برق‌گرفتگی ایمن بمانند و دستگاه دچار آسیب نشود.

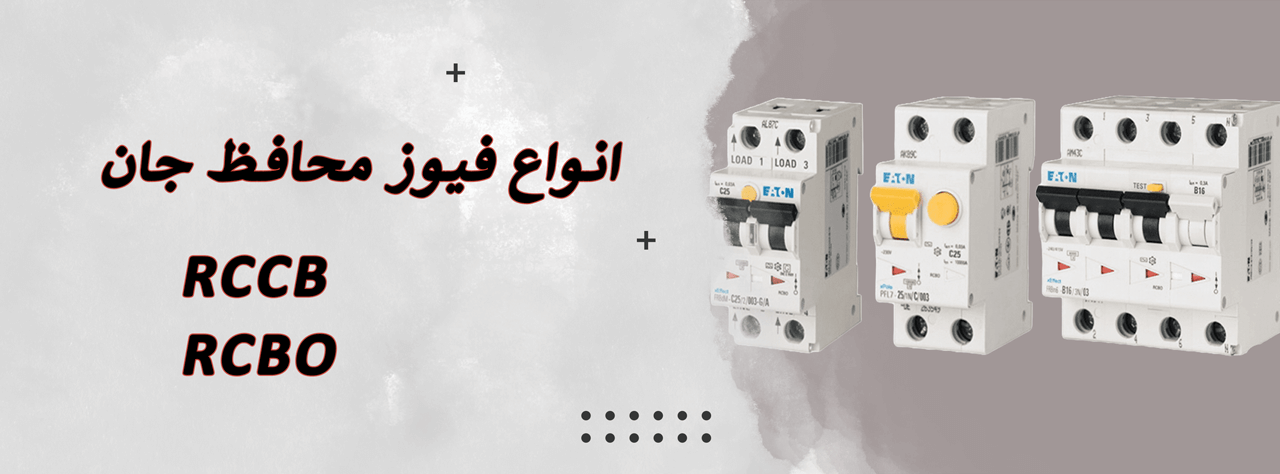

انواع فیوز محافظ جان

انواع کلیدهای فیوز محافظ جان و نحوه عملکرد آن‌ها

کلید محافظ جان (RCD) که مخفف Residual Current Device است، به‌عنوان یک وسیله ایمنی برای تشخیص و قطع جریان نشتی در مدارهای الکتریکی شناخته می‌شود. این کلیدها به دو دسته اصلی تقسیم می‌شوند:

۱. کلید RCCB (Residual Current Circuit Breaker)

RCCB که در فارسی به‌عنوان کلید قطع جریان نشتی شناخته می‌شود، وظیفه محافظت از جان کاربران و تجهیزات الکتریکی در برابر نشتی جریان را دارد. این کلید قادر به تشخیص اضافه‌بار یا اتصال کوتاه نیست و تنها در برابر نشتی جریان برق عمل می‌کند. استفاده از RCCB برای ایمنی افراد و جلوگیری از آسیب به قطعات داخلی دستگاه‌های برقی ضروری است.

۲. کلید RCBO (Residual Current Circuit Breaker with Overcurrent Protection)

RCBO همان کلید محافظ جان همراه با حفاظت اضافه‌بار است. این نوع کلید علاوه بر تشخیص نشتی جریان، قادر به محافظت از مدار در برابر اضافه‌بار و اتصال کوتاه نیز می‌باشد. RCBO یک گزینه ایده‌آل برای سیستم‌هایی است که علاوه بر جلوگیری از نشتی جریان، نیاز به محافظت در برابر اضافه‌بار نیز دارند.

آیا کلید محافظ جان بدون ارت کار می‌کند؟

گاهی نشتی جریان از بدنه دستگاه به زمین منتقل شده و زیر حد حساسیت کلید محافظ جان می‌ماند؛ این وضعیت ایمنی را کاهش داده و خطر برق‌گرفتگی را بالا می‌برد. کلید ۳۰ میلی‌آمپر بر اساس مقاومت بدن انسان طراحی شده و برای عملکرد مطلوب به ارت نیاز دارد. هرچند در نبود چاه ارت هم می‌توان از آن استفاده کرد، اما ریسک برق‌گرفتگی بیشتر است. ازاین‌رو، بهره‌گیری از سیستم ارتینگ مناسب توصیه می‌شود.

نحوه نصب فیوز محافظ جان و نکات مهم آن

فیوز محافظ جان یکی از مهم‌ترین تجهیزات ایمنی در مدارهای الکتریکی است که برای محافظت از افراد در برابر برق‌گرفتگی و جلوگیری از نشتی جریان مورد استفاده قرار می‌گیرد. نصب صحیح این فیوز، نقش مهمی در افزایش ایمنی و عملکرد بهینه سیستم‌های الکتریکی دارد.

دمای کاری و جریان نامی فیوز محافظ جان

🔹 فیوزهای محافظ جان در دمایی بین ۳۵ تا ۷۰ درجه سانتی‌گراد به‌طور بهینه عمل می‌کنند.
🔹 این فیوزها با محدوده جریان نامی بین ۶ تا ۱۰۰ آمپر تولید می‌شوند و بسته به نوع کاربری، انتخاب صحیح آن‌ها ضروری است.

انتخاب فیوز محافظ جان مناسب برای مصارف خانگی و صنعتی

✅ مشترکان خانگی: برای سیستم‌های برق تک‌فاز، استفاده از فیوز محافظ جان دو پل (۲P) توصیه می‌شود. این فیوزها جریان فاز و نول را کنترل کرده و در صورت نشتی جریان، مدار را قطع می‌کنند.

✅ مشترکان صنعتی: در سیستم‌های برق سه‌فاز، به‌ویژه در محیط‌های صنعتی، استفاده از فیوز محافظ جان چهار پل (۴P) ضروری است. این نوع فیوزها در مدارهای سه سیمه و چهار سیمه به‌کار می‌روند و علاوه بر تشخیص نشتی جریان در تمام فازها، ایمنی بالاتری را برای تجهیزات صنعتی فراهم می‌کنند.

نحوه نصب فیوز محافظ جان

۱. بررسی میزان نشتی جریان پیش از نصب

قبل از نصب فیوز محافظ جان، باید با دستگاه میلی‌آمپر متر مخصوص، میزان نشتی جریان را اندازه‌گیری کنید. درصورتی‌که میزان نشتی جریان بیش از ۲۰ درصد حساسیت نامی کلید محافظ جان باشد، نصب آن ضروری است.

۲. نحوه سیم‌کشی در سیستم‌های تک‌فاز و سه‌فاز

🔹 در سیستم تک‌فاز: دو سیم فاز و نول باید به ورودی و خروجی کلید محافظ جان متصل شوند.
🔹 در سیستم سه‌فاز: چهار سیم شامل سه فاز و نول باید به ورودی و خروجی کلید متصل شود تا عملکرد درستی داشته باشد.

۳. استفاده از کنتاکتور کمکی

برای بهبود عملکرد سیستم ایمنی، توصیه می‌شود که همراه با فیوز محافظ جان، از کنتاکتور کمکی نیز استفاده شود. این امر باعث افزایش ایمنی مدار و عملکرد بهتر کلید محافظ جان خواهد شد.

۴. نصب توسط افراد متخصص

برای اطمینان از نصب صحیح و جلوگیری از خطاهای احتمالی، نصب فیوز محافظ جان باید توسط تکنسین‌های متخصص و دارای صلاحیت انجام شود.

آیا لازم است که حتما از فیوز محافظ جان در ساختمان‌ها استفاده شود؟

طبق استانداردهای ایمنی ساختمان، نصب کلید محافظ جان در تمامی مدارهای الکتریکی الزامی است. این الزام به‌دلیل افزایش ایمنی ساکنین و کاهش خطرات ناشی از نشتی جریان و برق‌گرفتگی است.

مکان‌های ضروری برای نصب فیوز محافظ جان در ساختمان‌ها

۱. تابلو برق ورودی

کلید محافظ جان باید در تابلو برق اصلی ساختمان نصب شود تا از حوادثی مانند اتصال سیم‌ها، اضافه‌بار و برق‌گرفتگی جلوگیری کند.

۲. سرویس‌های بهداشتی و مناطق مرطوب

در حمام، سرویس بهداشتی و سایر مناطق مرطوب، کلید محافظ جان باید به‌گونه‌ای نصب شود که تمامی کلیدها، پریزها و تجهیزات الکتریکی موجود را در برابر نشتی جریان محافظت کند. به‌دلیل رطوبت بالا در این فضاها و احتمال تماس با آب، خطر برق‌گرفتگی در این مکان‌ها بیشتر است.

۳. سوئیچ‌ها و پریزها

تمام پریزها و کلیدهای برق موجود در ساختمان باید در برابر نشتی جریان ایمن‌سازی شوند، زیرا احتمال برق‌گرفتگی در این بخش‌ها بیشتر از سایر تجهیزات الکتریکی در خانه است.

روش‌های مختلف حفاظت در برابر برق‌گرفتگی

ایمنی در برابر برق‌گرفتگی یکی از مهم‌ترین اصول در طراحی و اجرای سیستم‌های الکتریکی است. برای کاهش خطرات ناشی از جریان الکتریکی، روش‌های مختلفی به‌کار گرفته می‌شود که هرکدام دارای مزایا و محدودیت‌های خاص خود هستند. در ادامه، مهم‌ترین روش‌های حفاظت در برابر برق‌گرفتگی را بررسی می‌کنیم:

۱. حفاظت از طریق سیم ارت (Earth Grounding)

یکی از مؤثرترین روش‌های ایمنی، استفاده از سیستم ارتینگ یا اتصال به زمین است. این روش باعث می‌شود که اضافه‌بار و نشتی جریان، مستقیماً به زمین منتقل شده و خطر برق‌گرفتگی کاهش یابد.

۲. حفاظت از طریق ایجاد فاصله ایمن

در این روش، برای جلوگیری از تماس مستقیم با تجهیزات الکتریکی، فاصله مناسبی میان سیم‌ها، تجهیزات و افراد در نظر گرفته می‌شود. این روش بیشتر در شبکه‌های برق فشار قوی و تابلوهای برق صنعتی مورد استفاده قرار می‌گیرد.

۳. حفاظت از طریق پوشش‌ها و روکش‌های سیم

🔹 استفاده از عایق‌های باکیفیت بر روی سیم‌ها و کابل‌ها، خطر برق‌گرفتگی را کاهش می‌دهد.
🔹 این روش در محیط‌های خانگی و صنعتی کاربرد زیادی دارد و مانع تماس مستقیم افراد با سیم‌های حامل جریان برق می‌شود.

۴. حفاظت از طریق عایق‌بندی تجهیزات الکتریکی

🔹 در این روش، بخش‌های فلزی تجهیزات الکتریکی با مواد عایق مانند پلاستیک و رزین‌های مقاوم پوشانده می‌شوند.
🔹 این کار باعث می‌شود که بدنه دستگاه‌ها رسانای جریان برق نباشد و خطر برق‌گرفتگی کاهش یابد.

نتیجه گیری

همان‌طور که بررسی شد، روش‌های مختلفی برای حفاظت در برابر برق‌گرفتگی وجود دارد، اما هیچ‌یک از این روش‌ها به‌تنهایی کافی نیستند و دارای محدودیت‌هایی هستند. فیوز محافظ جان به عنوان یک لایه ایمنی حیاتی عمل کرده و در صورت نشتی جریان، مدار را به‌سرعت قطع می‌کند تا از آسیب به افراد و تجهیزات جلوگیری شود. بنابراین، هنگام خرید و نصب لوازم الکتریکی، اطمینان حاصل کنید که دستگاه موردنظر دارای این قطعه ایمنی باشد. با رعایت استانداردهای ایمنی و استفاده از تجهیزات حفاظتی مناسب، می‌توان از وقوع حوادث ناگوار ناشی از برق‌گرفتگی پیشگیری کرد.
